捷豹永磁變頻空壓機

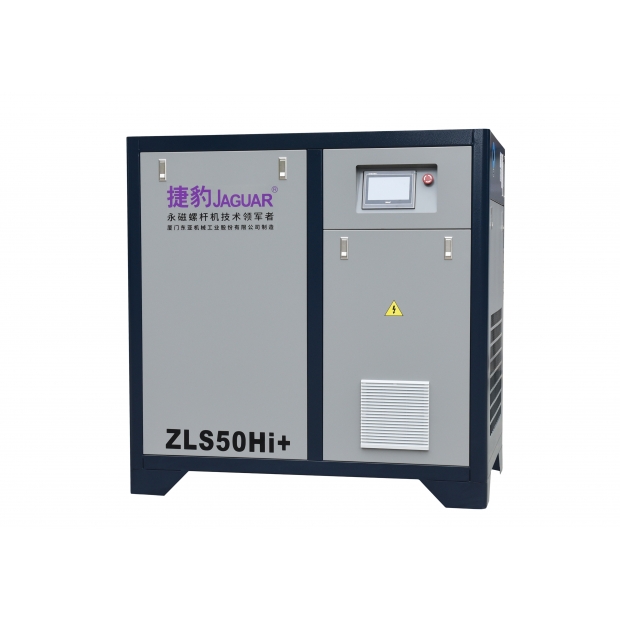

捷豹永磁變頻螺旋式空壓機ZLS-50Hi+3 50HP

捷豹永磁變頻螺旋式空壓機ZLS-50Hi+3 50HP

本機通過政府一級節能認證,補助款機型;採超大機頭配比,IP65八級永磁馬達同軸傳動,超低轉速、
超低噪音,機頭經長時間測試,排氣量達到業內領先水平。

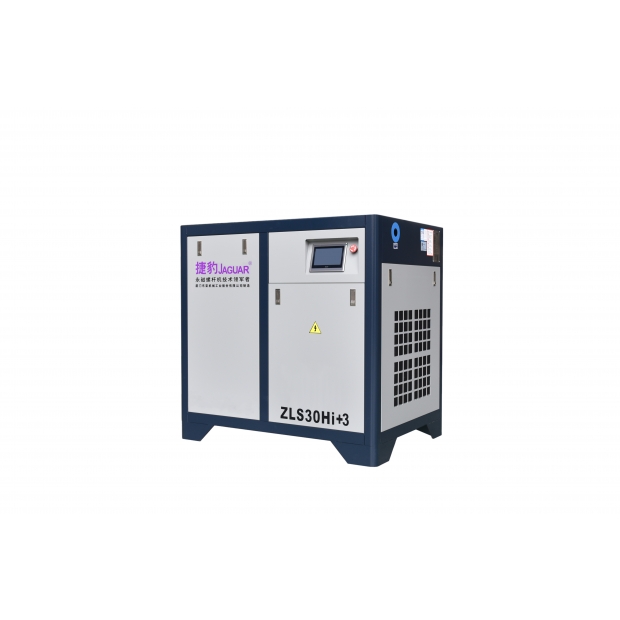

  • 捷豹永磁變頻螺旋式空壓機30HI_3.jpg
  • 捷豹永磁變頻螺旋式空壓機 爭順空壓機.jpg
  • 捷豹永磁變頻螺旋式空壓機ZLS-50HI_3.jpg
詳細介紹
     50HP空壓機規格
  1. 型號: ZLS-50Hi+3
  2. 型式:永磁變頻螺旋式
  3. 能效等級:d=30 (最高能效)
  4. 馬達效率:IE4  (super Premium超優級)
  5. 馬力:50HP/37kW
  6. 電源:220V 380V 440V
  7. 流量:6.683m3/min - 8kgf/cm²
  8. 電機啟動方式:變頻啟動
  9. 出風口徑:1 1/2 ''
  10. 噪音dB(A):62±2
  11. 壓縮段數:1段
  12. 馬達冷卻方式:水冷卻系統
  13. 冷卻器冷卻方式:氣冷式
  14. 重量:780kg
  15. 外型尺寸:1450*1050*1550mm

          產品特點概述
  • 台灣研究團隊數年研發的第三代JAGUAR型線,擁有多項國際專利。
  • 捷豹全系列通過工研院超越一級節能認證 D=30,補助金額最高!
  • 高強度、耐磨、適應複雜受力等設計優勢。
  • 擁有最低故障率及最常使用壽命。



       永磁變頻馬達的優勢

  • 捷豹擁有13年的永磁馬達設計經驗,技術領先同業水平!
  • 捷豹ZLS-Hi+3全系列搭配 IE4 永磁變頻高效馬達,馬達效率提升5-10% , 能效高、節省電費,符合ESG節能標準。
  • 永磁馬達兩側無軸承,無需更換軸承。

          產品效益
  • 使用VSD變頻控制技術,可節省高達50%的能源成本,直接啟動或星三角啟動造成的將近4到7倍的電流峰值被完全消除!
  • 平均可節省20%~25%的能源成本,長期使用效益顯著。


          客戶評價和市場佔有率

  • 捷豹永磁變頻空壓機在大中華市場佔有率高達72%,是台灣目前永磁變頻空壓機的領導品牌!


          產品外觀和技術細節



  • 全密封水冷式電機
    搭配專利的永磁冷卻系統,自循環的水路不需外接引入水源,殼體均布水道,避免發熱導致馬達工作電流增大,唯一品牌保證永不失磁!


  • 永磁冷卻系統防護等級IP65
    行業内最高等級,完全防止鐵渣粉塵進入,杜絕馬達因升溫燒毀的可能。


  • 採用同軸轉動
    代替原有的彈性聯軸器傳動,可靠性大大增加,傳動效率大幅度提昇,同時延長了傳動模塊的使用壽命。



  • 空壓機專用物聯網顯控一體機
    配有全新CPU,7英吋觸摸屏和實體按鈕,能監控能耗,使用工況及定時起停,內置物聯網模塊,可以隨時升級物聯網功能!

  • 雙變頻器智能控制
    採用全新變頻器,專用的控制算法使得兩個變頻器互相協調,有序且穩定的為您控制螺旋空壓機,為您提供恆定壓力的壓縮空氣。


  • 懸浮式同軸直聯一體式結構,主機採用大機頭配比
    最大化减少機械損耗,保證馬達壽命,提高傳動效率,緊湊設計同 時超大化减少占用面積; 八極永磁馬達同軸傳動,超低轉速,超低噪音。


  • 雙段式機頭
    捷豹ZLS-2iT3系列採雙馬達. 雙主機配置,更加靈動活躍,可以快速根據用戶使用工況實現壓力配比,更好的匹配用戶壓力,為您的工廠節能省電。


  • 側面出風式冷卻風扇
    全新第三代ZLS-2iT3,全新風到的設計,更好帶走螺旋機的熱量,能夠最大化調控螺旋機的溫度,保持螺旋機始終一致的穩定運行



  • 軸承超長使用壽命
    ZLS-Hi+3系列採用了重載型軸承,根據主機 工况選擇最優的軸承配置,軸承承載能力提升, 機頭運轉穩定,整機壽命大大増加。


             產品規格表
捷豹空壓機規格表
爭順捷豹永磁變頻空壓機

       詳細尺寸表格 (手機版可左右滑動參考)

型號 壓縮段數 能效等級D= 排氣壓力Kgf/cm2 排氣量m3/min 功率
kW/HP
潤滑油量L 噪音dB(A) 重量KG 排氣孔
inch
外型尺寸
L x W x H mm
ZLS-10Hi+3 一段 30 8 1.454 7.5/10 6 61 350 1" 1000x800x1135
ZLS-20Hi+3 一段 30 8 2.61 15/20 8 61 450 1 1/4" 1100x820x1200
ZLS-30Hi+3 一段 30 8 4.203 22/30 12 62 550 1 1/4" 1250x900x1400
ZLS-50Hi+3 一段 30 8 6.683 37/50 16 62 780 1 1/2" 1450x1050x1550
ZLS75-2iT3 二段 30 8 12.23 55/75 34 64 1300 2" 1800x1300x1700
ZLS100-2iT3 二段 30 8 14.76 75/100 40 64 1800 2" 2000x1400x1860
ZLS150-2iT3 二段 30 8 21.88 110/150 70 78 3000 DN65 2800x1650x1800
ZLS200-2iT3 二段 30 8 31.96 160/200 100 78 4000 DN100 3800x2000x2050
ZLS270-2iT3 二段 30 8 43.91 200/270 150 78 5000 DN125 4200x2300x2200
